Rolling Dies und zylindrische Werkzeuge bündeln den Bauteilwert in einer Arbeitsfläche. Diese Fallstudie zeigt, wie Exafuse eine Laser-Cladding-Route für ein zylindrisches Rolling-Die-Bauteil entwickelte: mit Werkstoffscreening, kontrolliertem Durchmesseraufbau, Riss- und Porenbewertung, Metallografie und HV1-Härteprofilen.
Fallüberblick
| Bauteil | Zylindrischer Rolling Die / Werkzeugoberfläche |
|---|---|
| Problem | Kontrollierter Oberflächenaufbau und verschleißbeständige Beschichtung auf rotierender zylindrischer Geometrie |
| Entwicklungsroute | Werkstoffscreening, Parameterversuche, thermische Strategie, Durchmesserbewertung, Mikroskopie und HV1-Härteprofile |
| Bewertete Werkstoffrouten | Stellite 6, Stellite 12 und FeCrV15Ni6 als Kandidaten für die Beschichtung |
| Grenze | Ausgewählte Entwicklungsnachweise, kein universelles Produktionsrezept |
Warum die Aufgabe technisch anspruchsvoll war
Der Ausgangsdurchmesser lag bei etwa 79 mm, der Zielbereich nach dem Beschichten im unteren 80-mm-Bereich. Damit war die Aufgabe mehr als reiner Oberflächenschutz: Die Beschichtung musste auch einen kontrollierten Durchmesseraufbau erzeugen und trotzdem Nachbearbeitung und Prüfung ermöglichen.

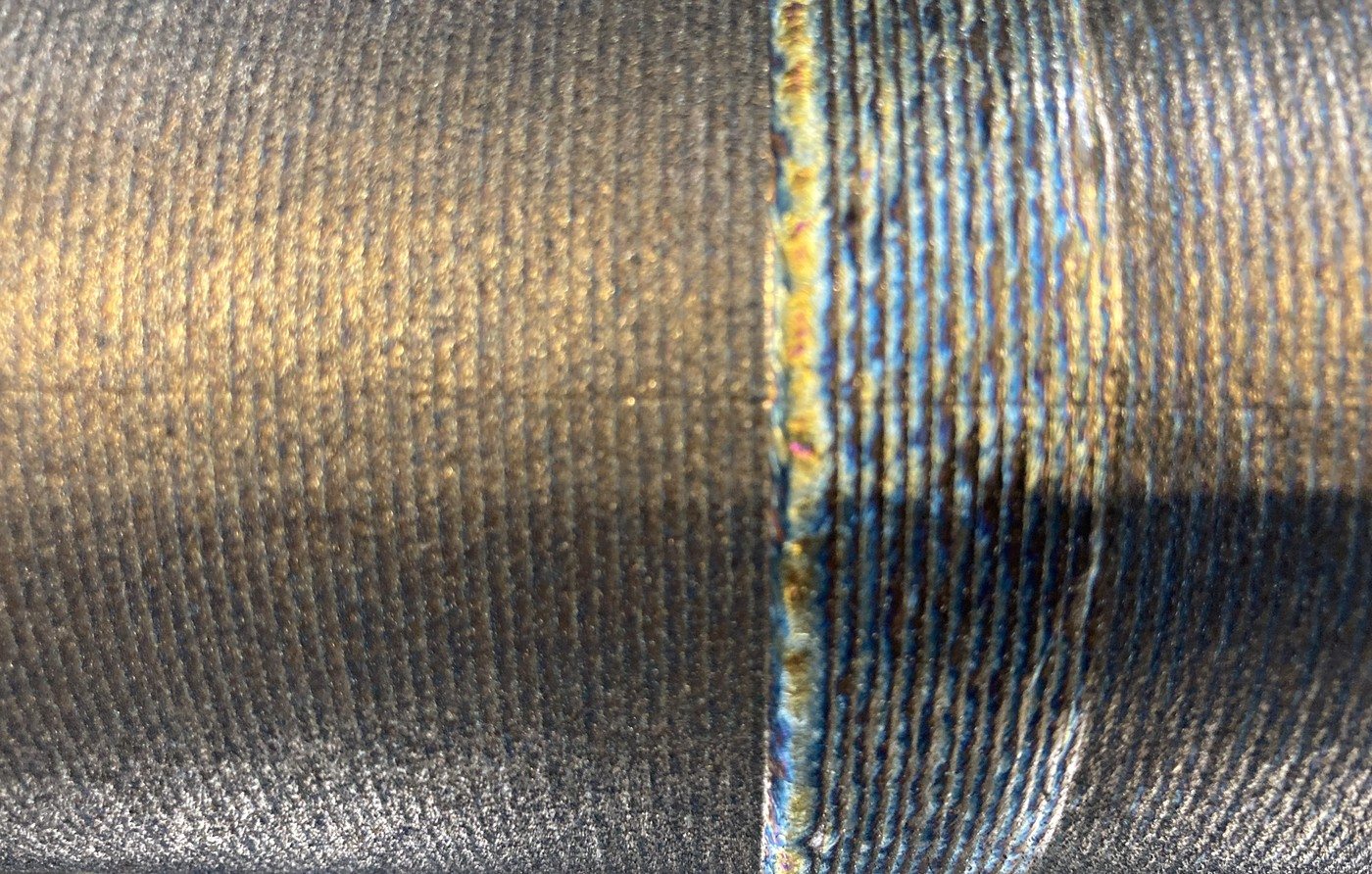

Zylindrisches Cladding ist sensibel, weil sich der thermische Zustand während der Rotation und Beschichtung verändert. Frühe Versuche zeigten Pulverrückreflexion, Düsenanhaftung, Restart-Marken, Poren, lokale Risse und Durchmesserstreuung. Genau solche Punkte gehören zu einer realistischen Prozessentwicklung.
Routenauswahl und Validierung
Der öffentliche Wert liegt nicht in einem Parameterrezept. Der Wert liegt im Ablauf: Kandidatenwerkstoffe auswählen, Versuche fahren, Fehlermodi prüfen, Setup anpassen und verifizieren, ob die neue Route das reale Problem löst.

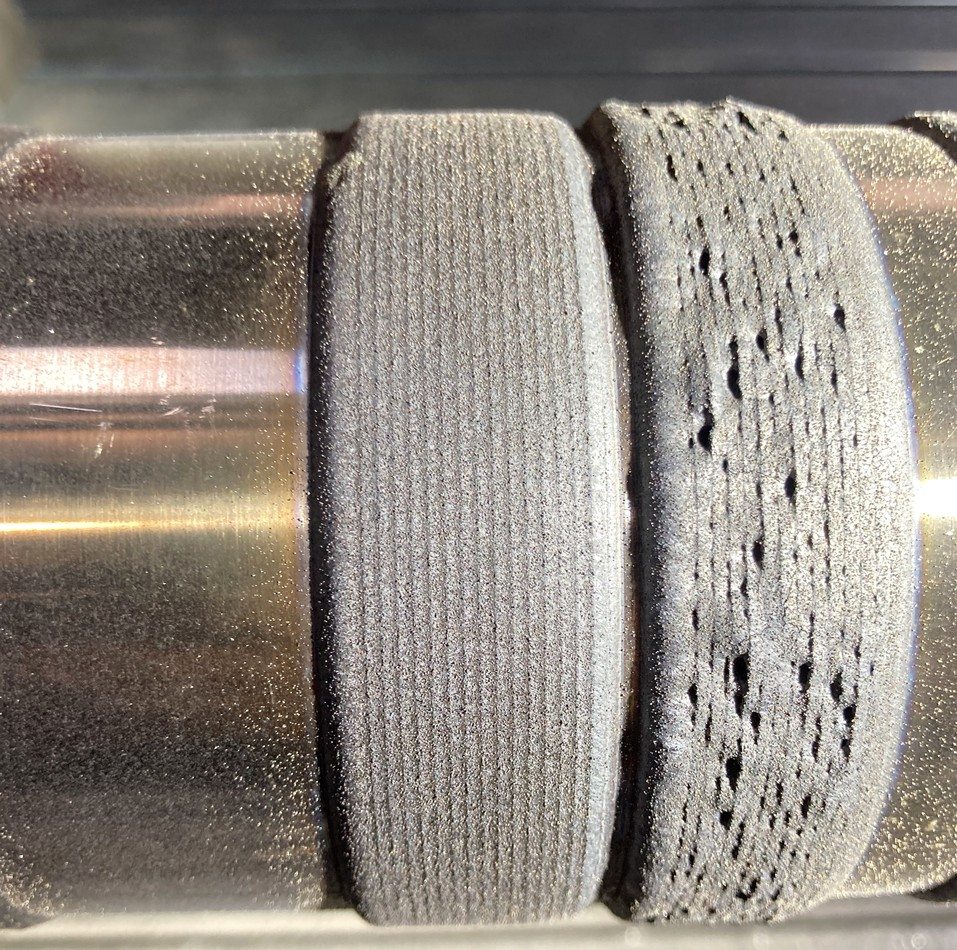

Bei FeCrV15Ni6 zeigten frühe energiereiche Versuche Porenprobleme. Weniger Wärmeeintrag half, aber kurze Proben ließen sich nicht automatisch auf längere Beschichtungen übertragen. Später wurde deshalb stärker mit längeren Beschichtungsbändern gearbeitet. Die finale FeCrV15Ni6-Route wurde im ausgewählten Endversuch als rissfrei beschrieben, wobei noch zwei Poren beobachtet wurden. Das ist ein nützlicher Entwicklungsstand, aber keine pauschale Qualifikationsaussage.
Was dieser Fall zeigt
- Exafuse kann Laser-Cladding-Routen für rotierende zylindrische Werkzeuge entwickeln, nicht nur für flache Coupons.
- Werkstoffscreening kann Co-basierte und Fe-basierte Hardfacing-Routen anhand von Oberfläche, Riss-/Porenverhalten und Härte bewerten.

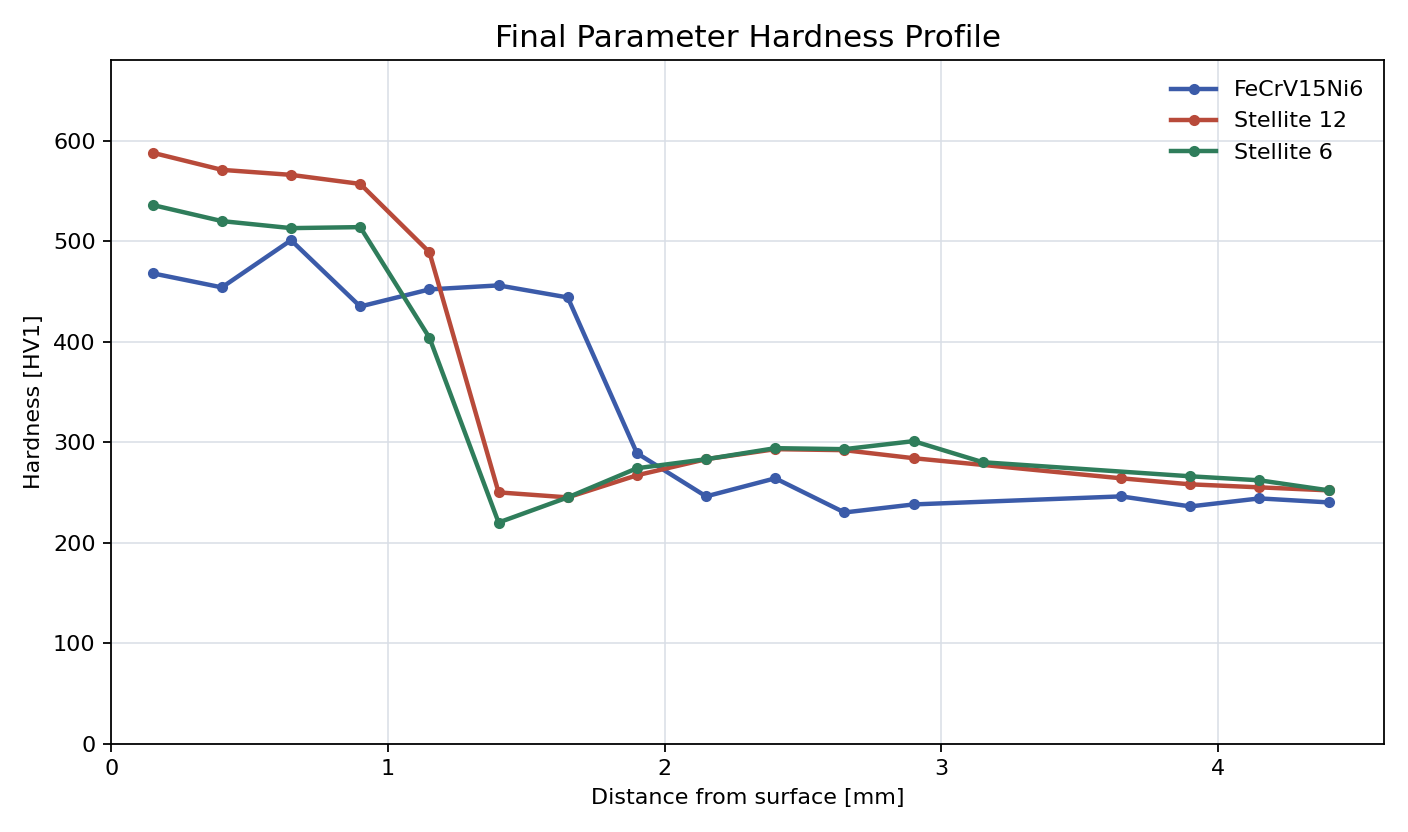

- Metallografie und Härteprofile liefern stärkere Nachweise als reine Vorher-Nachher-Fotos.
Was dieser Fall nicht zeigt
- Er veröffentlicht keine exakten Pulverförderraten, Roboterbahnen oder Kundenzeichnungen.
- Er garantiert nicht, dass jeder Rolling Die, jede Welle oder jeder Zylinder ohne zusätzliche Entwicklung beschichtet werden kann.
- Er ersetzt keine kundenspezifische Nachbearbeitung, Prüfung und Einsatzfreigabe.
Was Sie für eine ähnliche zylindrische Beschichtungsprüfung senden sollten
- Bauteildurchmesser, Beschichtungsbreite und Zielenddurchmesser nach Cladding und Nachbearbeitung.
- Grundwerkstoff, Oberflächenzustand und aktueller Verschleißmechanismus.
- Gewünschter Beschichtungswerkstoff, Härteziel oder funktionaler Schadensmechanismus.
- Zulässige Nachbearbeitung, Schleifroute, Rundheit oder Rundlaufanforderung.
- Prüfanforderungen wie Risse, Poren, Härte, Mikroskopie oder Dokumentation.
Strukturierte Falldaten
| Entity | Rolling-Die-Laser-Cladding-Fallstudie |
|---|---|
| Thema | Zylindrisches LMD-Cladding, Hardfacing, Werkstoffscreening, Mikroskopie und Härtevalidierung |
| Geeignet für | Zylindrische Werkzeuge, bei denen Arbeitsflächen kontrolliert aufgebaut und geprüft werden müssen |
| Nicht geeignet für | Unbekannten Grundwerkstoff, nicht beherrschbares Rissrisiko, unzugängliche Geometrie oder fehlende Nachbearbeitungsroute |
| Relevante Leistung | Laser Cladding |
| Relevantes Tool | Werkstoffauswahl |
| Grenze | Fallnachweis; eine Produktionsroute braucht projektbezogene Abnahmekriterien. |
